石油开采行业解决计划

一、行业领域先容或行业需求

潜油螺杆泵智能采油系统主要应用于石油开采行业。。。。�？？？？？刹糠痔婊缓Ｄ诎ㄖ惺汀⒅惺椭泻Ｓ驮谀诘幕挡捎�。。。。。仅海内开采行业需求在20000口以上，，，，，，，外洋在5万口井以上，，，，，，，市场空间很是辽阔。。。。。


二、行业场景适用需求先容

该系统针对深井采油，，，，，，，深度优化变频器控制算法，，，，，，，接纳长距离无编码器矢量控制手艺，，，，，，，实现了对潜油电机转速和电流的准确控制。。。。。潜油电机接纳的是低速永磁同步电机，，，，，，，具有启动扭矩大，，，，，，，效率高等特点，，，，，，，可直接驱动螺杆泵，，，，，，，无需减速器，，，，，，，结构简朴，，，，，，，清静可靠。。。。。后期介入测温测压装置和APP远程控制，，，，，，，实现了智能化操作，，，，，，，为数字化开采开发了前瞻性的立异实践。。。。�？？？？？善毡橛τ糜谒骄⒌筒⒊碛途⒑尘托本�，，，，，，降低单井能耗，，，，，，，节约开采本钱。。。。。

三、产品解决计划与手艺原理图示

现在海内大大都油井属于中后期开采，，，，，，，难度逐步加大，，，，，，，种种新工艺新质料一直涌现，，，，，，，但都没有解决能耗过高的通病。。。。。我公司通过伺服控制手艺，，，，，，，接纳潜油电机直驱加地面智能控制的解决计划，，，，，，，节电率高于50%，，，，，，，采油量也获得了一定幅度的增添。。。。。

实例：

孔59-17H3位于某油田，，，，，，，该区块油藏埋深靠近2000m，，，，，，，电加热工艺不适用。。。。。由于原油粘度大，，，，，，，流动性差，，，，，，，导致出水不出油，，，，，，，日产水26m³/d，，，，，，，日产油仅0.3m³/d，，，，，，，含水98%，，，，，，，未见到开采价值被迫关闭。。。。。

产品解决计划：

1、产液量要求：日产量2～10m3/d、扬程抵达2000m。。。。。

2、动液面展望：潜油螺杆泵合理淹没度一样平常为300m以上，，，，，，，然后再依据详细井况等信息，，，，，，，确定允许的最大动液面为1700m。。。。。

3、潜油螺杆泵选型

（1）理论排量简直定

潜油螺杆泵合理转速为80~250rpm，，，，，，，取平均转速150rpm对应的排量需抵达目的产液量。。。。。潜油螺杆泵选择额定排量转速标准为100rpm，，，，，，，转速100rpm情形下的额定排量为：10m3 / ( 150rpm / 100rpm) = 6.67 m3/d/100rpm。。。。。螺杆泵理论排量为6.67m3/d/100rpm。。。。。

（2）有用举升高度的盘算

有用举升高度=泵挂深度+油压折算压头+油管摩阻损失压头-泵吸入口压头

本案例要求最大扬程抵达2000m。。。。。

（3）螺杆泵型号优选

凭证上述盘算获得螺杆泵有用举升高度和理论排量，，，，，，，优选螺杆泵型号为6E2000。。。。。其额定排量为5.5 m3/d/100rpm，，，，，，，最放纵升高度为2000m，，，，，，，可知足本井设计需求。。。。。螺杆泵性能曲线如下图：


4、电机型号优选

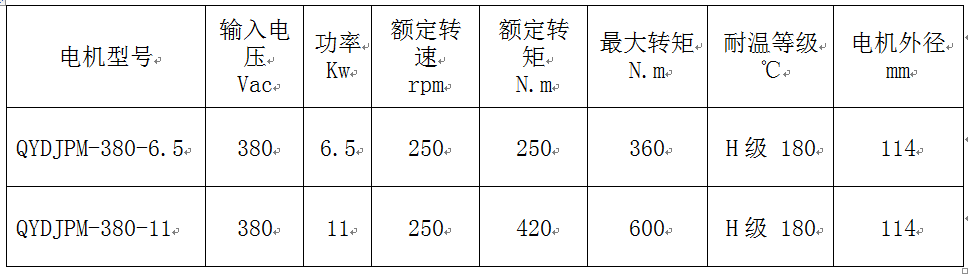

凭证最小驱动扭矩130N.m，，，，，，，表7参考潜油永磁同步电机型号表，，，，，，，优选电机型号QYDJPM-380-6.5，，，，，，，额定电压380Vac，，，，，，，额定电流15A，，，，，，，额定功率为6.5kW，，，，，，，额定输出扭矩为250N.m，，，，，，，可知足螺杆泵驱动扭矩要求。。。。。


五、产品应用效果或解决问题情形

该井于2017年10月施事情业，，，，，，，用我公司系统替换机械采油系统，，，，，，，日产油3.5m³/d，，，，，，，含水降低至84%，，，，，，，节能降耗突出，，，，，，，取得了优异的经济效益。。。。。详见下图：

潜油7.png 潜油8.png

详情请会见杭州乾景科技有限公司网站
